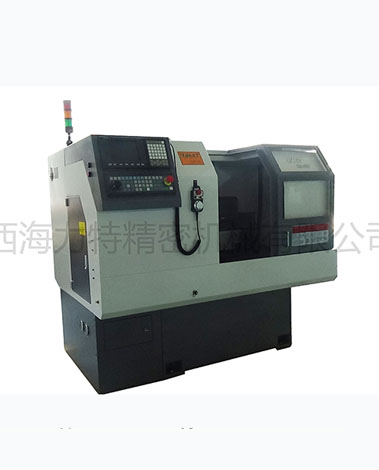

HQ--50P超精密数控球面车床是我公司针对市场需求自主研发的一款专门加工精密球面类零件的专用机床。该产品秉承海力特机床惯有效率高、刚性强、稳定性好的品质，普遍应用于各种球面产品的精密加工。 加工视频   技术参数

产品特点

★大直径丝杠、宽幅线轨、大跨距滑块结构，使机床刚性大幅提高。 ★X向精密小导程滚珠丝杠进给顺畅，定位准确。 ★基于球形数学模型专门研发极坐标转盘，回转精度U级，侧向游隙和定位精度均达到角秒级，加工的球面轮廓度可达0.002mm。 ★针对球杆，后拉式精密夹头搭配后定位系统，零件更换快捷、方便。 ★针对球阀，精密涨芯轴配置后定位系统，零件加工位置精度得到有效保证。

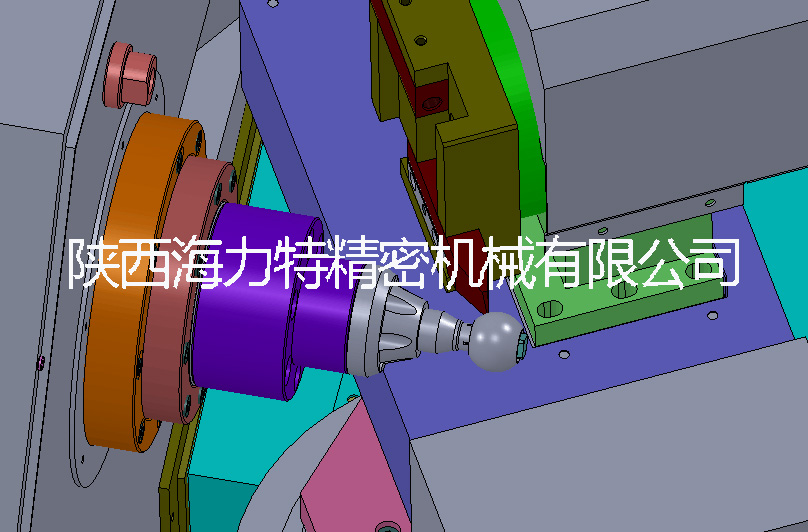

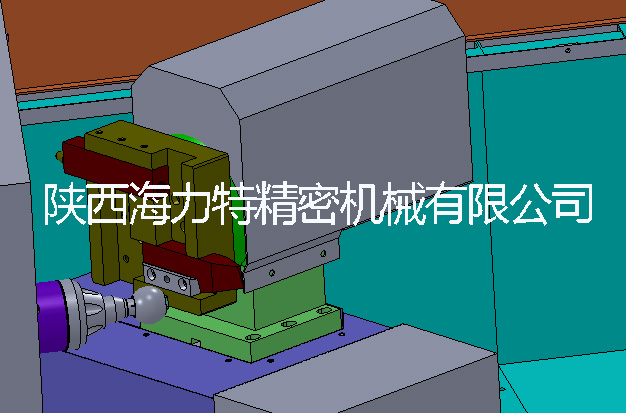

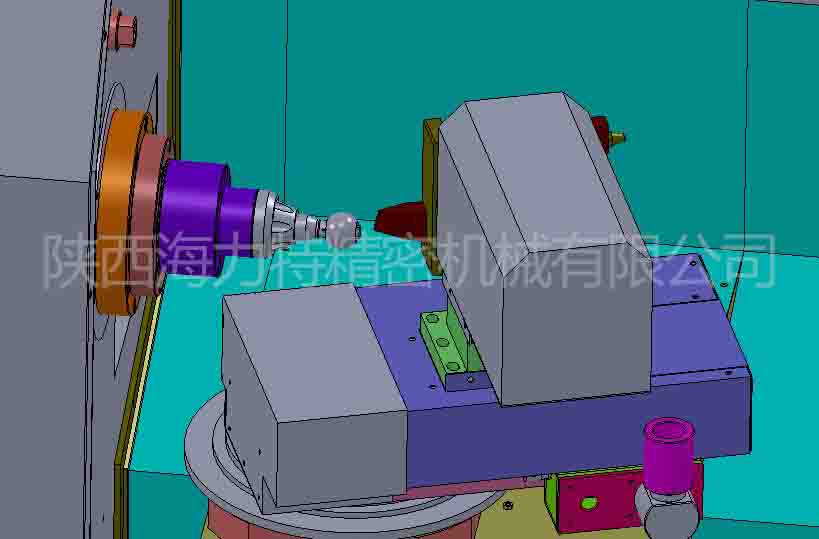

多样化刀座配置

TYPE1	TYPE3	TYPE2

加工视频

技术参数

HQ-50P技术参数 配   置 加工能力 最大回转直径  ￠250mm 照明设备  Ο 刀座底板上回转直径  ￠250mm 冷却系统  Ο 最大加工直径 ￠50mm/￠160mm 高压冷却系统 Δ 最大过棒料直径 ￠35mm 自动润滑系统 Ο 主   轴 工件夹持方式  专用夹持系统 油雾分离系统 Δ 主轴转速范围      50-5000rpm 工具及工具箱 Ο 主轴端部规格  A2-4 操作说明书 Ο 快进速度 X轴快移速度 6m/min 使用说明书 Ο Z轴快移速度 9m/min 维修手册            Ο B轴快移速度      B轴70r/min 弹簧夹头 气动方式 \ 行   程 X轴移动量 80mm 液压方式 Ο Z轴移动量          160mm 液压筒夹 \ B轴移动量      B轴0°-145° 卡盘 \ 电   机 主轴电机          3.7/5.5KW 刀架简易拔料器系统 \ 进给电机       0.75-1KW 脚踏开关 Ο 其   他 刀架形式   电动刀架/刀塔 程序控制吹气功能 Δ 刀方规格 20x20 C轴 \ 最大容刀数量 4把/6把 精密C轴分度 \ 电器容量 8KVA 动力头 \ 机床尺寸(长x宽x高) 1844x1300x1580mm 动力头攻丝功能 \ 主轴中心高度 ≈1048mm 液压站 Ο 机床重量  ≈2000kg 电器箱温度调节器 Δ 自动开闭门 Δ         接料传输机构 \ 上下料系统 Δ 工业机器手臂系统 Δ 多棒材送料机 \ 排屑器 Δ   数控系统：○FANUC   ●SYNTEC   ○KND              Ο标配附件  Δ选配附件  \无 ●标配      Ο选配 发布:2015/4/2 10:00:26 点击:6791
