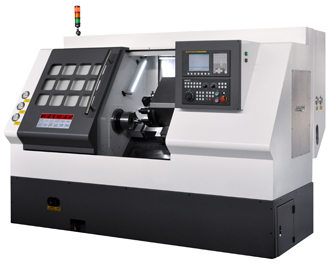

HNC-45斜床身精密数控车床是我公司针对中小型盘类零件加工而开发的一款精密数控车床。机床动态性能良好、运动轨迹控制准确、加工精度稳定且一致性好。可用于加工各种中小型盘类零件,能自动完成内外圆柱面、圆锥面、成形表面、螺纹和端面等工序的切削加工，适用于仪器仪表、电子工程、医疗器械、航空航天、汽车零件、纺织等行业。适合各种高精度、复杂的中、小型回转体零件的大批量高效率加工。 加工视频   技术参数

产品特点

★动平衡主轴   精密主轴经动平衡测试，可满足高速旋转，设备寿命延长数十倍 ★预拉伸处理   X、Z向滚珠丝杠均经过预拉伸处理，高速运转时，防止热变形，确保高精度，可满足机床高速、长期稳定工作。 ★12工位液压刀塔  12工位液压刀塔设计，定位准确，换刀速度快。 ★45度斜床身结构   45度斜床身设计，操作方便，排屑顺畅。 ★重切削功能   特有的刚性设计，满足重切削要求。 ★全密封内防护结构   主轴单元采用前端多曲回密封结构，防水性更强，寿命更长，运行可靠稳定。 ★液压程控尾座   可满足多种轴类零件加工

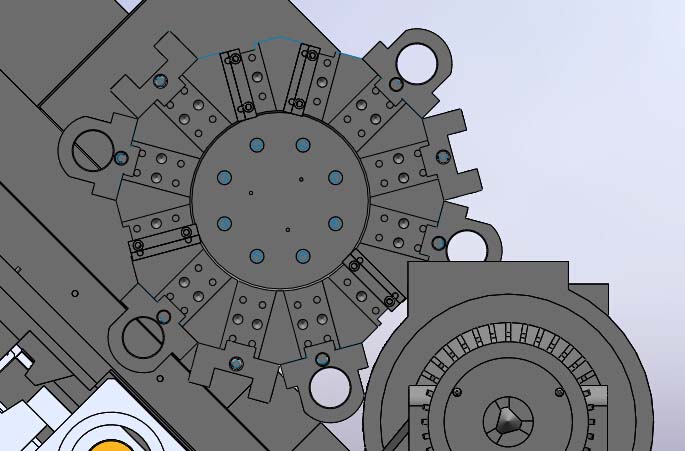

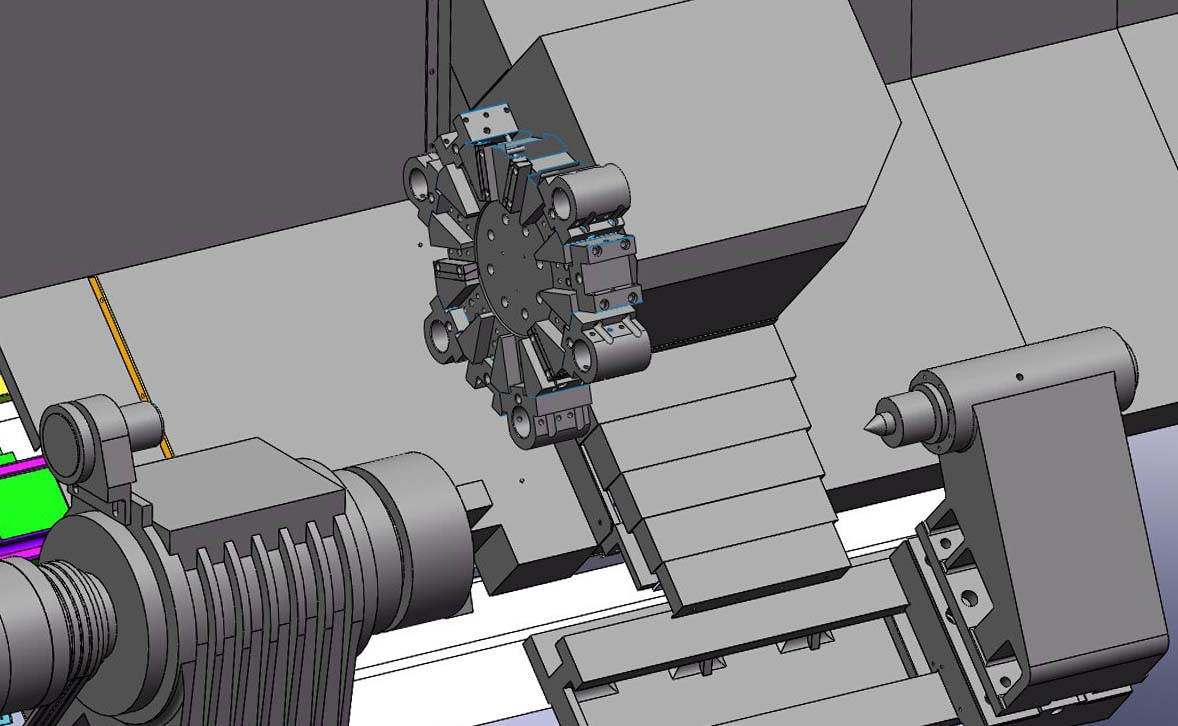

多样化刀座配置

TYPE2	TYPE1

加工视频

技术参数

45技术参数 配   置 加工能力 最大回转直径 ￠450mm 照明设备  Ο 最大加工直径   ￠400mm 冷却系统  Ο 最大加工长度 450mm 高压冷却系统 Δ 最大过棒料直径 ￠45mm 自动润滑系统 Ο 主   轴 工件夹持方式  CL-A6前推式筒夹/6ˊ.8ˊ卡盘 油雾分离系统 Δ 主轴转速范围      300-4500rpm 工具及工具箱 Ο 主轴端部规格       A2-5|A2-6 操作说明书 Ο 快进速度 X轴快移速度 18m/min 使用说明书 Ο Z轴快移速度 20m/min 维修手册  Ο 行   程 X轴移动量 230mm（直径460） 弹簧夹头 气动方式 \ Z轴移动量 530mm 液压方式 \ 顶尖套 最大移动量 100mm 液压筒夹 Δ 直径 72mm 卡盘 Ο 规格  MT4 刀架简易拔料器系统 \ 电   机 主轴电机           5.5/7.5KW 脚踏开关 Ο 进给电机 1.8KW 程序控制吹气功能 Ο 其   他 刀架形式    伺服刀塔|液压刀塔 C轴 \ 刀方规格          20x20|25x25 精密C轴分度 \ 最大容刀数量 12把 动力头 \ 冷却电机 0.9KW 动力头攻丝功能 \ 电器容量 13KVA 液压站 Ο 机床尺寸(长x宽x高) 2400*1700*1650mm（加警示灯）  电器箱温度调节器 Δ 主轴中心高度 ≈1100mm（不含地脚） 自动开闭门 Δ 机床重量 ≈3200kg 接料传输机构 Δ 上下料系统 Δ 工业机器手臂系统 Δ 多棒材送料机 Δ 排屑器 Δ   数控系统：○FANUC   ●SYNTEC   ○KND              Ο标配附件  Δ选配附件  \无 ●标配      Ο选配 发布:2015/4/2 11:21:29 点击:7204
